[DX] ##4. Z-Fighting

코딩하는상후니 2022. 7. 31. 21:30










* 투영행렬 ( Perspective Matrix ) 결과







g(z) = A + B / z
g(n) = 0
g(f)  = 1

을 이용해서 A,B 를 구할 수 있었다.

하지만, 항상 또 다른 문제가 발생하기 마련이다.


우리가 near, far 에 따라서
z 값을 [ 0~1 ] 사이의 값으로 맞추기 위해 만든 g(z) 함수 와 z 값 사이에 문제가 발생한다.








*Z-Fighting ( 정밀도 문제 )



z ( 깊이 ) 의 낮은 정밀도로 인해서 물체가 겹쳐보이는 현상이 발생.
무슨말인가 ??


위에서 우리가 구한 g(z) 함수는 '비선형' 함수 이다.

즉,
일차방정식처럼 일정한 방향으로 늘어나지 않고
이차함수처럼 곡선이다.

- 프랭크 D.루나. ( DX11 을 활용한 3D 게임 프로그래밍 입문 ), 류광(역)





https://developer.nvidia.com/content/depth-precision-visualized



https://developer.nvidia.com/content/depth-precision-visualized





그래프를 참고하면 'near' 값이 엄청난 영향을 끼친다 는 사실을 알 수 있다.

near 의 값이 0 에 가까울수록 앞 부분에서는 간격은 좁아져서 세밀하게 표현할 수 있지만
뒷부분에 갈수록 간격은 넓어진다.


즉,
마지막 그림 왼쪽 좌표 d 에서 마지막 z = 1 이전의 부분에는
엄청나게 많은 z 값들이 해당 범위 안에서 표현되어져야 한다.
선형 처럼 1 : 1 방식으로 매칭되지 않는다는 말이다.


이 때,
z 값 인근에 위치한 z 값들과 값이 같아지는 현상이 발생.
깊이가 같아져버린다!!


이 현상을
'Z-Fighting'  이라고 불린다.
서로 같은 깊이로 계속 싸우고 있는 것처럼 렌더링되어진다.



해당 현상을 테스트 하기 위해 간단한 코드를 구현해보자.

( g(z) 식을 옮겨놓은 코드. )
( cout.precision 은 따로 설정하지 않을 것.
최대 24 로 늘리고 한다고 해도 결국 같은 결론 도출. )



float n = 1.f, f = 100.f;
int z = n;
for (; z <= (int)f; ++z)
{
	float A = f / (f - n);
	float B = (-1) * (f * n) / (f - n);
	float result = A + (B / z);
	cout << z << " : " << result << endl;
}





=> 코드를 실행하면,
그래프처럼 굉장히 가파르게 범위가 올라가는 것을 볼 수 있다.








*해결방법


=> 자, 이제 어떻게 이 문제를 풀어야 할까 ??




참고한 DX 책에서는,
n 과 f 의 거리를 좁히는 것을 추천하고 있는데


위에 있는 코드에서 n = 10.f 로 바꾸고 실행해보자.







=> 이전에 n = 1.f  일 때보다는 덜 가파르게 증가하는 것을 볼 수 있다.


하지만 이것이 근본적인 해결책일까 ??

언제까지고 near 값을 무한정 늘릴 순 없다.
또한, z 값이 큰 오브젝트들은 결국 깊이가 겹칠 것이다.





뛰어나신 선대분들이 해결책을 내놓으셨다.

바로 'depth 범위를 뒤집는 방법' 이다.
'Reversed Z' 라고 부른다.



https://developer.nvidia.com/content/depth-precision-visualized





=> 그림에서 나오는 것처럼
왼쪽 좌표 d 의 범위를 [ 1~0 ] 으로 바꿔주기만 했는데 효과가 엄청난 걸 볼 수 있다.



눈으로 직접 봐보자.
코드로 비교하기 앞서

우선,
비교를 위해서 이전 코드 n = 10.f , f = 10000.f 로 실행해보자.







=> 역시 예상대로 z 값이 높아질수록 중복되는 횟수가 많아진다.




이제 n <---> f 를 반대로 매칭해보자.

g(n) = 1  /  g(f) = 0



float n = 10000.f;
float f = 1.f;
int z = n;
for (; z >= (int)f; --z)
{
	float A = f / (f - n);
	float B = (-1) * (f * n) / (f - n);
	float result = A + (B / z);
	cout << z << " : " << result << endl;
}

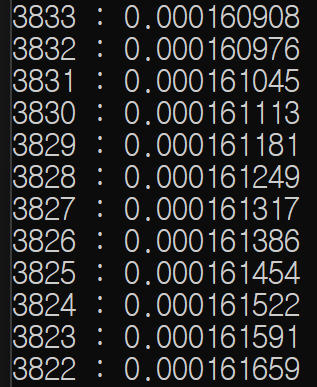

*실행결과






near 일 때 = 1, far 일 때 = 0 이 나오도록 설정만 했을 뿐인데,

1 ~ 10000 까지의 z 값이 모두 독립적인 것을 볼 수 있다.


해당 Reversed Z 방식은 무한대 far plane 에서도 잘 구별할 수 있다고 한다.










*결론



ClipSpace 에 원근법을 적용해 좌표계 변환을 하기 위해 투영 행렬을 만들었다.


그렇지만 투영 행렬로 좌표의 깊이 (z) 값을 [ 0~1 ] 로 만들 때 문제점이 한가지 있다.
바로 'Z-Fighting' 이다.


원인은 투영행렬의 m33, m43 에 해당하는
n, f 에 따라 [ 0~1 ] 에 사상되어지게 하는 식에서 문제가 발생한다.

g(x) = A + B / z
( z 값 나누기까지 된 상태. )

A = f / ( f - n )
B = - nf / ( f - n )


해당 함수는 '비선형' 함수이다.
결과값들을 그래프로 그려보면 곡선형태로 되어있는 걸 볼 수 있는데,

문제는 곡선의 기울기가 너무 완만해서
[ 0~1 ] 사이의 특정부분에만 값들이 집중되어지는 현상이 발생.

이 때, 깊이 (z) 값 차이가 미세할 때 같은 결과값이 같아버리게 된다.



해당 문제의 해결방법은
'Reversed Z'

Z 값을 [ 0~1 ] 사이로 만드는 것을 반대로
Z 값을 [ 1~0 ] 사이로 맵핑시킨다.

즉,
g(n) = 1, g(f) = 0 이 성립되도록 조건을 만들게되면
Z-Fighting 문제가 해결된다.
